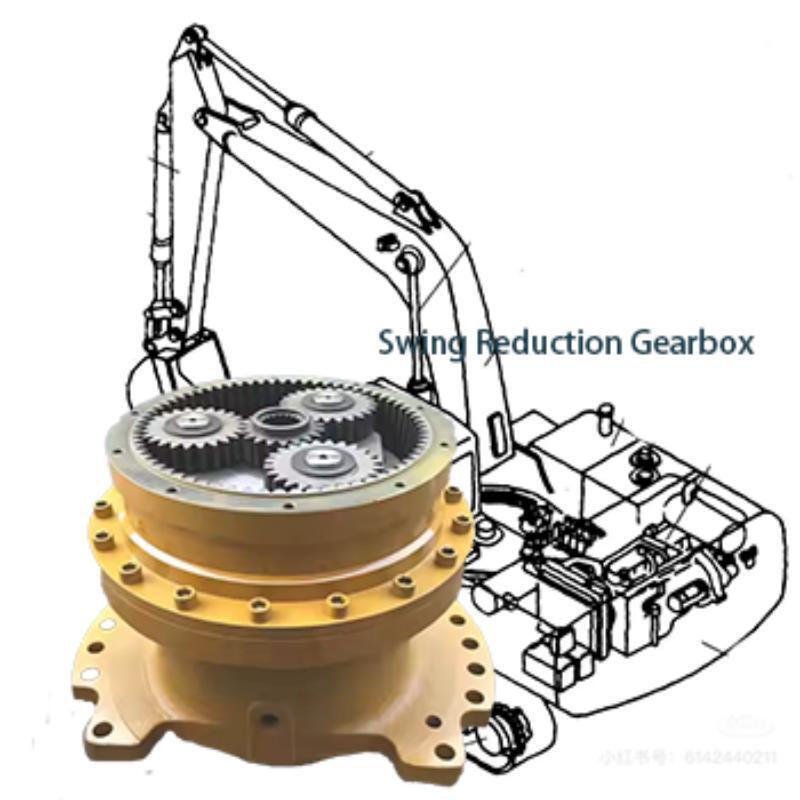

PC300-7 PC360-7 caixa de engrenagens Komatsu caixa de redução de engrenagens

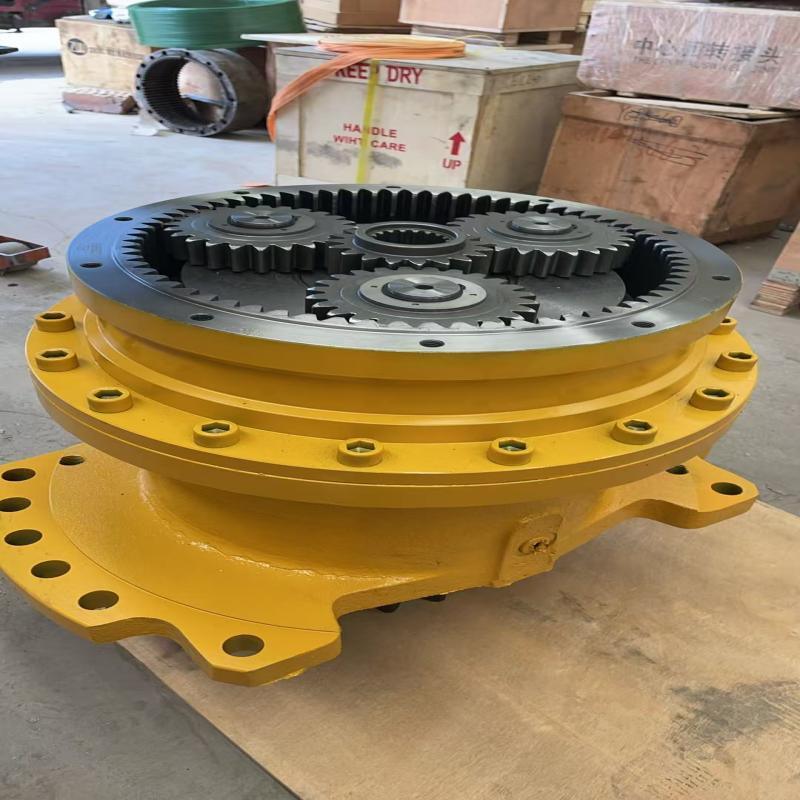

Estrutura do núcleo

• Equipamento solar: Conexão por filamentos com o motor giratório para entrada de potência de alta velocidade.

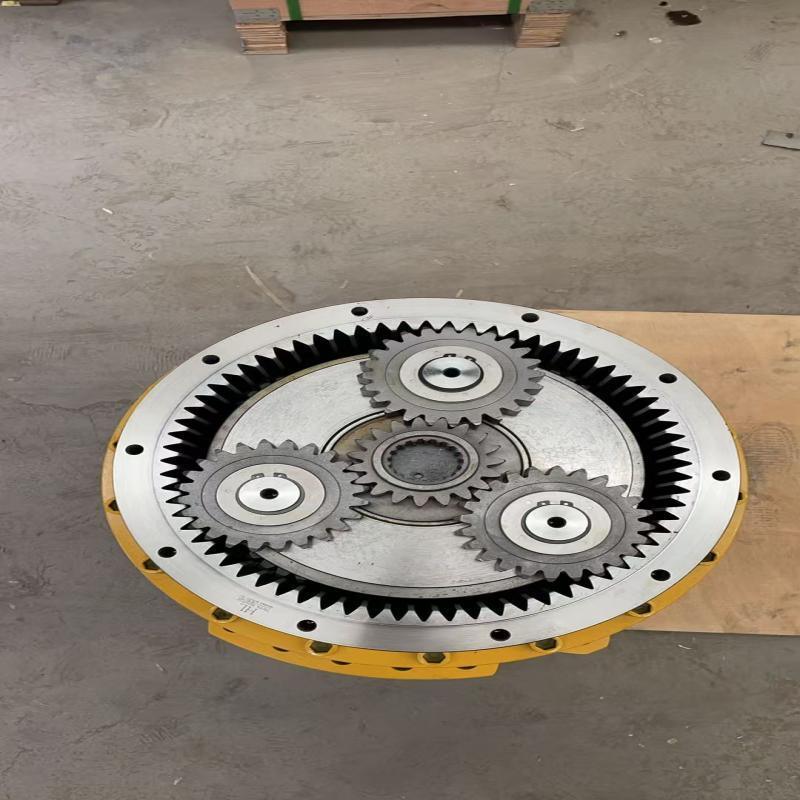

• Engrenagem planetária: 3 ∼ 4 engrenagens por estágio, executando tanto a rotação orbital em torno da engrenagem solar quanto a autorrotação para transmissão de binário.
• Engrenagem de anel: estacionária na carcaça e constantemente ligada a engrenagens planetárias.
• Transportador de planetas: serve como componente de potência para acionar a engrenagem do pinhão inferior.
• Freio: freio molhado multi-disco incorporado; a mola entra em funcionamento enquanto a pressão hidráulica a liberta para impedir a rotação livre.
• Casas e rolamentos: construção de aço fundido/forjado de alta resistência, suporte de carga pesada, excelente resistência a vazamentos de poeira e óleo.

Princípio de funcionamento

Falhas e causas comuns

• Ruído anormal e funcionamento intermitente: desgaste da superfície da engrenagem e abertura de buracos, danos ao rolamento, lubrificante insuficiente ou sujo, lacuna de malha irracional.
• Fuga de lubrificante: envelhecimento do selo, fratura da caixa, sobreenchimento de óleo de engrenagem, entupimento da válvula de respiração.
• Viração lenta e sem potência: engrenagem ou abrasão do rolamento, liberação incompleta do freio, vazamento interno do motor hidráulico, taxa de transmissão incomparável.
• Aumento excessivo da temperatura: escassez ou deterioração do óleo, sobrecarga, atrito contínuo dos travões, dissipação insuficiente do calor.
• Salto de engrenagem e fractura dentária: impacto de carga de choque, substâncias estranhas internas, desgaste por fadiga a longo prazo, desvio da posição de montagem.
