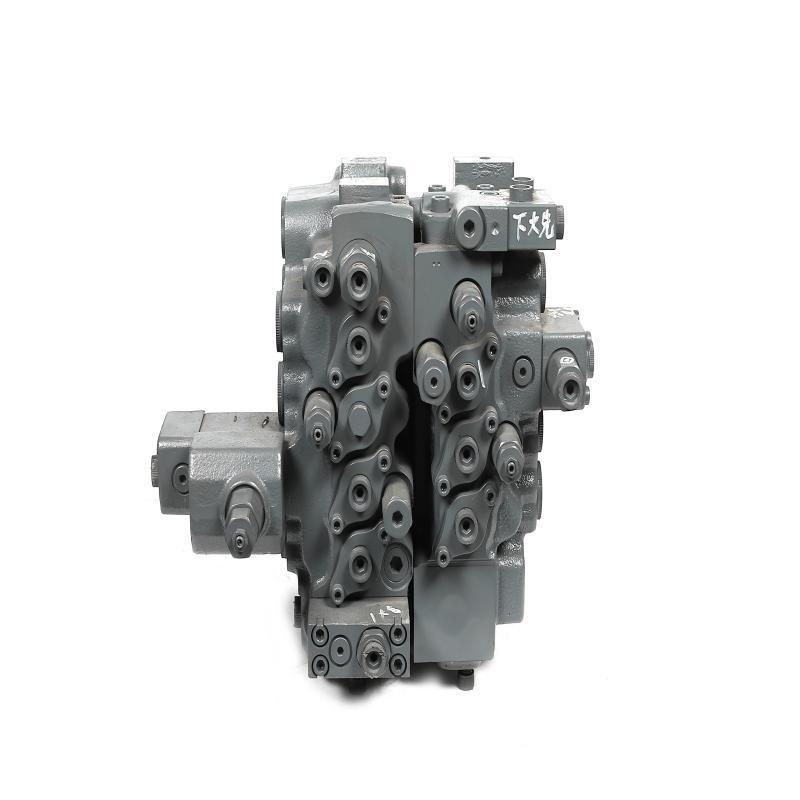

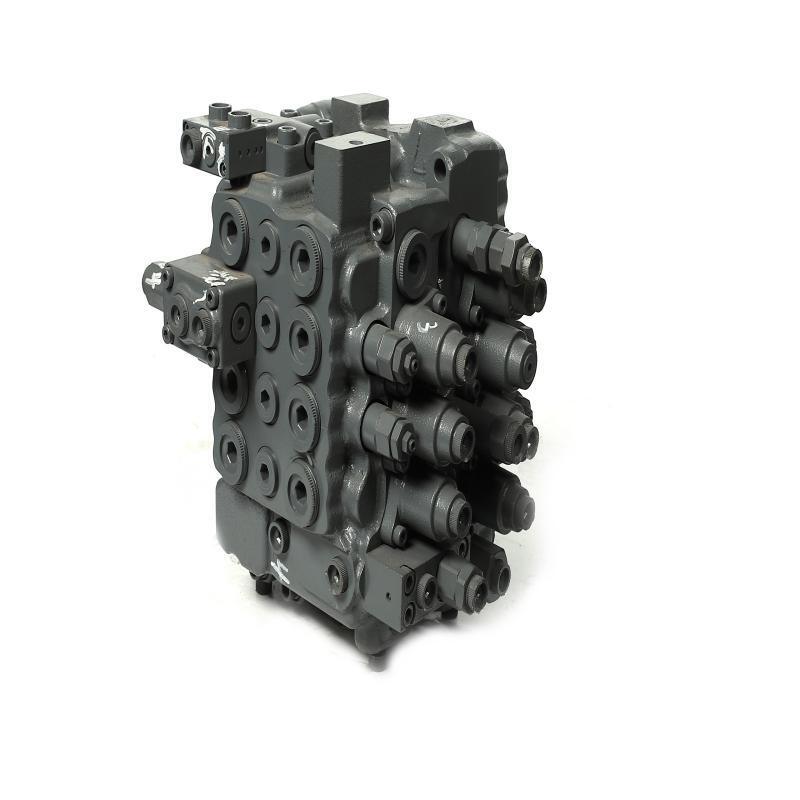

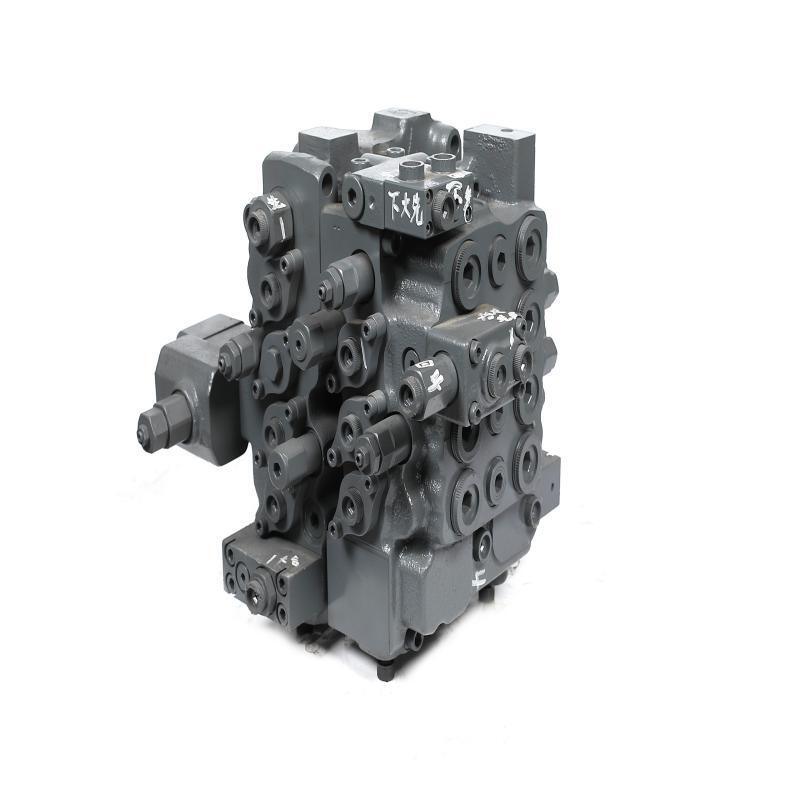

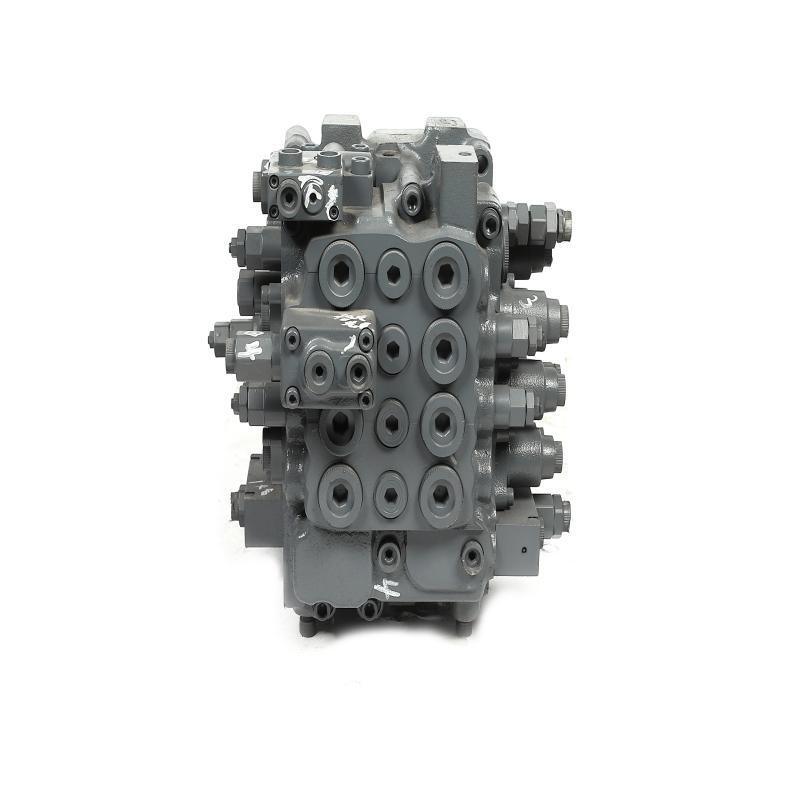

EC140 14550306 Hydraulisches Hauptsteuerventil UX22 Bagger-Hauptsteuerventil

Ec140 Bagger Hydraulische Steuerung Hauptventil Ux22 Bagger Maschinenteile Hydraulische Hauptsteuerung

• Das Bohrmaschinen-Hauptsteuerventil, auch als Hauptventil oder Mehrwegventil bezeichnet, dient als Hauptschalter des hydraulischen Systems und als Durchflussspaltkollektor.Es überwacht alle Kernmaschinenbewegungen wie Bohrheben, Armrückzug, Eimergräben, Drehen und Bidirektionsreisen.

  Funktionen

  Es erhält Hochdruck-Hydrauliköl, das von der Hauptpumpe geliefert wird.

  Wenn der Bediener den Steuerhebel verschiebt, drückt das Pilotoil jede innere Ventilspülung.

  Das Hochdrucköl wird den jeweiligen Führungseinheiten genau zugeordnet:

  Boomzylinder ∼ Boom-Auf/Abbewegung

  Armzylinder ∼ Arm-In-Out-Bewegung

  Behälterflasche ️ Öffnung/Schließung des Behälters

  Schwingmotor Umdrehung des Oberkörpers

  Fahrmotor ↓ Fahrt des Fahrgestells nach vorn/rücken

  Häufige Fehler und Fehlerbehebung

  • Langsamer oder schwacher Betrieb: Niedriger Leerdruck, abgenutzte Spulen mit innerem Leck, klebrige LS- oder Negativflussventile.Reine Ventilbaugruppen.
  • Unstabile/rüttelnde Aktionen: Gerissene Spulen, ermüdete Federn, variabler Druck des Piloten.
  • Ausfälle bei Ölleckagen: Verschleißte Dichtungen, Risse im Ventilkörper; Wechsel von Dichtungselementen; Reparatur von Rissen durch Schweißen oder Ersatz des Ventilkörpers.
  • Schlechte Koordination der Bewegungen der Verbindungen: Versperrte Verschmelzventile, fehlerhafte Belastungssicherungsventile.



  Als hydraulisches Durchflussverteilzentrum verteilt das Hauptregelventil das Hochdrucköl der Hauptpumpe präzise auf die Ausleger, den Arm, den Eimer, die Schaukel und die Antriebe.Steuerung der Bewegungsrichtung, Geschwindigkeit und Multi-Action-Synchronisierung.
